ΗΛΙΑΚΟΙ ΤΟΙΧΟΙ
15

Οι ηλιακοί τοίχοι αποτελούνται από τοιχοποιίες συνδυαζόμενες με υαλοστάσιο, τοποθετημένο εξωτερικά, σε απόσταση 5-15 cm.



Η τοιχοποιία μπορεί να είναι είτε αμόνωτος τοίχος μεγάλης θερμικής μάζας, είτε θερμομονωμένη κατασκευή.



Το υαλοστάσιο μπορεί να είναι σταθερό ή ανοιγόμενο και να φέρει μονούς ή διπλούς υαλοπίνακες.



Οι ηλιακοί τοίχοι συλλέγουν την ηλιακή ενέργεια και τη μεταδίδουν σε μορφή θερμότητας στους χώρους. Στην Ελλάδα έχουν εφαρμοστεί ηλιακοί τοίχοι κυρίως σε κατοικίες.




Από μετρήσεις, ενεργειακές καταγραφές και προσομοιώσεις βιοκλιματικών κτιρίων σε διάφορες περιοχές της χώρας, προκύπτει ότι μπορούν να συνεισφέρουν σε εξοικονόμηση ενέργειας για θέρμανση κατοικιών σε ποσοστό 10-40% (μεγαλύτερη συνεισφορά εξοικονόμησης σε περιοχές με σχετικά ήπιο κλίμα).

α. Τοίχοι θερμικής αποθήκευσης



Οι τοίχοι θερμικής αποθήκευσης αποτελούνται από τοίχο κατασκευασμένο από υλικά υψηλής θερμοχωρητικότητας όπως σκυρόδεμα, πέτρα, συμπαγή τούβλα, ή δοχεία που περιέχουν νερό ή άλλο υλικό (υλικό αλλαγής φάσης).



Η εξωτερική τους επιφάνεια είναι σκούρου χρώματος για αύξηση της απορρόφησης της ηλιακής ακτινοβολίας.



Η απορροφώμενη ακτινοβολία μεταδίδεται με αγωγή, ακτινοβολία και συναγωγή (μεταφορά μέσω του αέρα) στον εσωτερικό χώρο.



Οι τοίχοι θερμικής αποθήκευσης μπορεί να είναι:





απλοί τοίχοι μάζας (μη θερμοσιφωνικής ροής, χωρίς θυρίδες) είτε συμπαγούς κατασκευής, είτε αποτελούμενοι από δοχεία νερού ή με υλικά αλλαγής φάσης



τοίχοι μάζας θερμοσιφωνικής ροής (Trombe - Michel)



Στην περίπτωση του τοίχου Trombe - Michel, μέρος της συλλεγόμενης θερμότητας στο διάκενο μεταξύ τοίχου και υαλοπίνακα μεταφέρεται μέσω θυρίδων στον εσωτερικό χώρο.





Οι θυρίδες του τοίχου βρίσκονται στο άνω και κάτω τμήμα του και κατά τη διάρκεια της ημέρας το χειμώνα παραμένουν ανοικτές. Έτσι, μέρος της θερμικής ενέργειας που συσσωρεύεται στο διάκενο (μεταξύ τοίχου και υαλοστασίου) μεταφέρεται με φυσική κυκλοφορία του αέρα από τις θυρίδες στο επάνω μέρος του τοίχου στον εσωτερικό χώρο. Αντίστοιχα, ο ψυχρός αέρας του χώρου μεταφέρεται μέσω των θυρίδων στο κάτω μέρος του τοίχου στο διάκενο, όπου και θερμαίνεται και ανέρχεται, δημιουργώντας συνεχή ροή θερμότητας προς το χώρο. Κατά τη διάρκεια της νύκτας και τις νεφοσκεπείς ημέρες οι θυρίδες στο επάνω μέρος του τοίχου μπορούν να παραμένουν κλειστές, ώστε να εμποδίζεται η αντίστροφη κίνηση του θερμού αέρα από το χώρο προς την εξωτερική ψυχρή επιφάνεια του υαλοπίνακα.



Για όλους τους τοίχους θερμικής αποθήκευσης απαιτείται ηλιοπροστασία της συλλεκτικής επιφάνειας κατά τη διάρκεια του καλοκαιριού με κινητά εξωτερικά πετάσματα. Παράλληλα, συνιστάται κατά τη διάρκεια της νύχτας να ανοίγουν τμήματα του υαλοστασίου, ώστε ο αέρας που βρίσκεται στο διάκενο, να κατευθύνεται προς το εξωτερικό περιβάλλον, παρασύροντας και τον αέρα του εσωτερικού χώρου.



Στις περιοχές όπου παρατηρούνται χαμηλές θερμοκρασίες κατά τη χειμερινή περίοδο συνιστώνται διπλοί υαλοπίνακες στο υαλοστάσιο καθώς και νυχτερινή προστασία με κινητά θερμομονωτικά εσωτερικά (στο διάκενο) ή εξωτερικά πετάσματα.

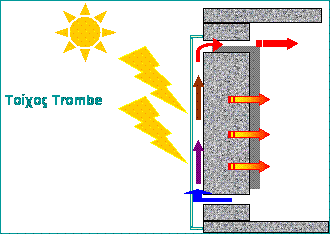

Λειτουργία Τοίχου Trombe

Κατά τη διάρκεια της νύκτας και τις νεφοσκεπείς ημέρες οι θυρίδες στο επάνω μέρος του τοίχου μπορούν να παραμένουν κλειστές, ώστε να εμποδίζεται η αντίστροφη κίνηση του θερμού αέρα από το χώρο προς την εξωτερική ψυχρή επιφάνεια του υαλοπίνακα.



Για όλους τους τοίχους θερμικής αποθήκευσης απαιτείται ηλιοπροστασία της συλλεκτικής επιφάνειας κατά τη διάρκεια του καλοκαιριού με κινητά εξωτερικά πετάσματα.



Παράλληλα, συνιστάται κατά τη διάρκεια της νύχτας να ανοίγουν τμήματα του υαλοστασίου, ώστε ο αέρας που βρίσκεται στο διάκενο, να κατευθύνεται προς το εξωτερικό περιβάλλον, παρασύροντας και τον αέρα του εσωτερικού χώρου.



Στις περιοχές όπου παρατηρούνται χαμηλές θερμοκρασίες κατά τη χειμερινή περίοδο συνιστώνται διπλοί υαλοπίνακες στο υαλοστάσιο καθώς και νυχτερινή προστασία με κινητά θερμομονωτικά εσωτερικά (στο διάκενο) ή εξωτερικά πετάσματα.


--------

β. Θερμοσιφωνικό πανέλο



Αποτελεί σύστημα παρόμοιας κατασκευής και λειτουργίας με τον τοίχο Trombe - Michel , χωρίς την ύπαρξη και λειτουργία της θερμικής μάζας.

Η βασική διαφορά από τον τοίχο μάζας θερμοσιφωνικής ροής είναι ότι ο τοίχος του πανέλου απομονώνεται θερμικά από το διάκενο με χρήση θερμομόνωσης και η μεταφορά θερμότητας γίνεται μόνο με συναγωγή (μεταφορά) από τον αέρα του διακένου, ο οποίος μεταφέρεται στον εσωτερικό χώρο μέσω των θυρίδων ή αγωγών.



Επί πλέον, το θερμοσιφωνικό πανέλο συνήθως φέρει στην εξωτερική επιφάνεια του τοίχου προς το διάκενο μεταλλική απορροφητική πλάκα για μεγαλύτερη απόδοση.






Έτσι, κατά τη χειμερινή περίοδο, η προσπίπτουσα ηλιακή ακτινοβολία στο συλλέκτη (γυάλινη επιφάνεια) μετατρέπεται σε θερμική και μεταφέρεται στον εσωτερικό χώρο μέσω θυρίδων στο άνω τμήμα του πανέλου. Θυρίδες στο κατώτερο τμήμα επιτρέπουν την εισροή αέρα από το εσωτερικό του κτιρίου στο διάκενο του θερμοσιφωνικού πανέλου. Κατά τη θερινή περίοδο, η λειτουργία του αντιστρέφεται. Ανοίγματα στο άνω τμήμα του υαλοστασίου επιτρέπουν την κίνηση του θερμού αέρα προς τον εξωτερικό χώρο με αποτέλεσμα το δροσισμό του κτιρίου.
