Συστήματα ελέγχου

15

Τα συστήματα ελέγχου φωτισμού είναι συσκευές που ρυθμίζουν τη λειτουργία του συστήματος φωτισμού σε συνάρτηση με ένα εξωτερικό σήμα (χειροκίνητη επαφή, ανίχνευση παρουσίας, χρονοδιακόπτης, στάθμη φωτισμού).

Ενεργειακά αποδοτικά συστήματα ελέγχου είναι:


Τοπικοί διακόπτες έναυσης


Οι τοπικοί διακόπτες έναυσης ελέγχουν τη λειτουργία των φωτιστικών κατά ομάδες και ρυθμίζουν το φωτισμό σε συγκεκριμένες ζώνες του χώρου, π.χ. ζώνες στις οποίες εκτελείται κάποια εργασία.







Με τους τοπικούς διακόπτες εξασφαλίζεται σημαντική εξοικονόμηση ενέργειας και μεγαλύτερη άνεση του χρήστη, σε σχέση με τα συμβατικά συστήματα στα οποία το σύνολο των φωτιστικών σωμάτων του χώρου ελέγχεται με ένα διακόπτη. Μελέτες σε γραφεία ‘ελεύθερης διάταξης’ έχουν δείξει μεγάλες διαφορές στις προτιμήσεις των εργαζομένων ως προς το φωτισμό (άλλοι προτιμούν αναμένα φώτα σε συνεχή βάση και άλλοι όχι). Οι τοπικοί διακόπτες παρέχουν μεγαλύτερη ευελιξία στον έλεγχο του φωτισμού στους χώρους εργασίας, σε σχέση με τις σειρές διακοπτών που είναι συγκεντρωμένες πλησίον της κύριας εισόδου του χώρου.



Ο τοπικός έλεγχος κατά ομάδες φωτιστικών είναι σημαντικός στις περιπτώσεις κατά τις οποίες μόνο κάποια τμήματα του χώρου απαιτούν τεχνητό φωτισμό, είτε γιατί στα άλλα τμήματα δεν υπάρχουν εργαζόμενοι (π.χ. μετά τη λήξη του εργασιακού ωραρίου) είτε γιατί στα άλλα τμήματα υπάρχει επαρκής φυσικός φωτισμός. Γενικά, οι ζώνες που ο φωτισμός τους ελέγχεται από τοπικούς διακόπτες θα πρέπει να έχουν παρόμοια στάθμη φυσικού φωτισμού σε όλη τους την επιφάνεια. Επίσης, θα πρέπει η ομαδοποίηση των φωτιστικών να σχετίζεται με τον τρόπο χρήσης του χώρου. Ως γενική αρχή, οι τοπικοί διακόπτες δεν θα πρέπει να απέχουν περισσότερο από 8.00 μ. από το πιο απομακρυσμένο φωτιστικό ή 3 x (ύψος χώρου) μ.



Χρονοπρογραμματισμός


Με αυτό το σύστημα ελέγχου, τα φωτιστικά σώματα σβήνουν από ένα κεντρικό πίνακα, την ίδια ώρα κάθε ημέρα (συνήθως την ώρα των διαλειμμάτων εργασίας και στη λήξη του εργασιακού ωραρίου). Είναι σημαντικό να προβλέπεται στο σύστημα και τοπικός έλεγχος έτσι ώστε να είναι δυνατή η έναυση των φωτιστικών όταν τα χρειάζονται οι χρήστες. Χρονικά σήματα μπορούν να δίνονται από διάφορα συστήματα από απλά ηλεκτρομηχανολογικά έως πολύπλοκους ηλεκτρονικούς διακόπτες. Μπορούν επίσης να δίνονται από το κεντρικό σύστημα ελέγχου του κτιρίου.

Τα σήματα αυτά πρέπει να μεταφερθούν μέχρι τα φωτιστικά. Αυτό γίνεται είτε μέσω του ίδιου του ηλεκτρικού δικτύου, ή μέσω bus χαμηλής τάσης, συνδεδεμένου με κάθε φωτιστικό ή ομάδα φωτιστικών.



Έλεγχος παρουσίας


Επιτυγχάνεται με αισθητήρες παρουσίας οι οποίοι σβήνουν τα φώτα όταν δεν ανιχνεύσουν κίνηση στο χώρο για ένα προκαθορισμένο χρονικό διάστημα. Όταν ανιχνεύσουν κίνηση συνήθως επαναφέρουν τα φώτα σε λειτουργία. Σε μερικές περιπτώσεις (μόνο off-συστήματα) τα φώτα παραμένουν σβηστά.


Οι αισθητήρες παρουσίας μπορεί να είναι:


• είτε αυτόνομοι είτε συνδεδεμένοι σε σύστημα ελέγχου και μπορούν να τοποθετηθούν σε τοίχο ή σε οροφή. Αυτοί ήταν οι πρώτοι τύποι ανιχνευτών παρουσίας που χρησιμοποιήθηκαν και παραμένουν ιδιαίτερα δημοφιλείς. Η εγκατάστασή τους απαιτεί διάνοιξη της οροφής ή του τοίχου, δεδομένου ότι πρέπει να καλωδιωθούν με το σύστημα ηλεκτρική παροχής. Αυτό συνεπάγεται σχετικά υψηλό κόστος εγκατάστασης όταν η εγκατάσταση γίνεται εκ των υστέρων (στις περιπτώσεις ανακαινίσεων)


• είτε να υπάρχουν όλα τα εξαρτήματα στο ίδιο κεντρικό πίνακα–σημείο και να μπορούν εύκολα να καλωδιωθούν σε υπάρχοντα κουτιά στον χώρο. Αυτή είναι πιο πρόσφατη τεχνολογία, η οποία χρησιμοποιείται κυρίως σε μικρούς χώρους γραφείων, σε περιπτώσεις ανακαίνισης, με αντικατάσταση των κοινών διακοπτών τοίχου. Έχουν περιορισμένη ευελιξία δεδομένου ότι η θέση του πίνακα είναι σταθερή, συνήθως σε ύψος 110 εκ. από τη στάθμη του δαπέδου. Ένα άλλο μειονέκτημα είναι ότι οι διαχωριστικοί τοίχοι και τα έπιπλα μπορεί να περιορίσουν την εμβέλειά του. Ωστόσο, σε κατάλληλους χώρους (μικρά γραφεία και αίθουσες συνεδριάσεων που έχουν επίτοιχους διακόπτες) οι πίνακες είναι πολύ οικονομικοί δεδομένης της χαμηλής τιμής τους και το κόστος εγκατάστασης είναι σχεδόν αμελητέο.



Η εξοικονόμηση ενέργειας, με την εγκατάσταση ενός αισθητήρα παρουσίας, ποικίλει αναλόγως του μεγέθους του χώρου και του τρόπου χρήσης του χώρου, αλλά συνήθως κυμαίνεται μεταξύ 35% και 45%. Είναι σημαντικό να έχει προβλεφθεί κάποια χρονική υστέρηση στο σύστημα, καθώς ο χρήστης μπορεί να παραμείνει ακίνητος για μικρά χρονικά διαστήματα ενώ συνεχίζει να βρίσκεται μέσα στο χώρο και δεν επιθυμεί να σβήνουν τα φώτα πριν την έξοδό του από το χώρο. Απαιτείται προσοχή στην επιλογή των ανιχνευτών καθώς ο βαθμός ευαισθησίας τους ποικίλει.


Κριτήριο για την επιλογή ενός συστήματος ελέγχου παρουσίας είναι η χρήση του χώρου. Οι ενδεικνυόμενες εφαρμογές για συστήματα ελέγχου παρουσίας είναι οι χώροι στους οποίους η χρήση είναι διακοπτόμενη ή απρόβλεπτη, π.χ. χώροι φωτοτυπικών, αποθήκες, υπηρεσιακοί διάδρομοι.


Στους αισθητήρες παρουσίας δεν θα πρέπει να χρησιμοποιούνται λαμπτήρες εκκένωσης μεγάλης έντασης (εκτός ειδικών περιπτώσεων), καθώς λαμπτήρες αυτοί απαιτούν κάποιο χρόνο έως την πλήρη έναυσή τους και επομένως αρκετά λεπτά για να επανέλθουν σε πλήρη λειτουργία.



Σύζευξη με τον φυσικό φωτισμό


Το σύστημα λειτουργεί με φωτοκύτταρο το οποίο τοποθετείται είτε εξωτερικά είτε σε θέση που να βλέπει έξω από το παράθυρο, ώστε να δέχεται μόνο φυσικό φώς.

Μπορεί να τοποθετηθεί και μέσα στο χώρο ώστε να μετρά τον συνολικό φωτισμό (φυσικό και τεχνητό).

Σ’ αυτή την περίπτωση ένας φωτοηλεκτρικός αισθητήρας μπορεί να ελέγχει ομάδα φωτιστικών ή να είναι τοποθετημένος σε μεμονωμένο φωτιστικό και να ελέγχει μόνο αυτό.





Τα πιο κοινά συστήματα σύζευξης φυσικού και τεχνητού φωτισμού είναι:


• Συστήματα έναυσης / σβέσης: ένα τέτοιο σύστημα το οποίο προκαλεί ξαφνικές και έντονες αλλαγές της στάθμης φωτισμού μπορεί να προκαλεί δυσαρέσκεια στους χρήστες. Αυτός ο τύπος ενδείκνυται για χώρους που δέχονται άπλετο φυσικό φώς και η συχνότητα έναυσης / σβέσης είναι περιορισμένη. Επίσης, είναι σημαντικό να προβλέπεται χρονική υστέρηση στο σύστημα ελέγχου ώστε να αποφεύγεται επαναλαμβανόμενη συχνή έναυση / σβέση, που μπορεί να προκαλείται π.χ. από κινούμενη νέφωση.


• Βηματικά συστήματα: είναι ίδια με τα προηγούμενα αλλά με μία ή δύο ενδιάμεσες θέσεις μεταξύ των θέσεων έναυσης και σβέσης.

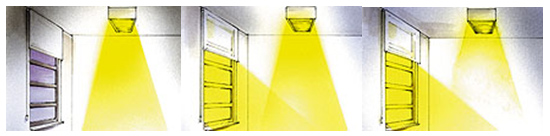

• Συστήματα ρύθμισης φωτεινής ροής: Αυτά εξασφαλίζουν ότι η συνολική ποσότητα φυσικού και τεχνητού φωτισμού φτάνει πάντοτε τη στάθμη στην οποία έχει ρυθμιστεί το σύστημα. Εάν η απαιτούμενη στάθμη εξασφαλίζεται μόνο με φυσικό φώς τότε η ροή του τεχνητού συστήματος μηδενίζεται. Σε αντίθεση με το σύστημα έναυσης / σβέσης, το σύστημα ελέγχου φωτεινής ροής δεν ενοχλεί τους χρήστες και η δυνατότητα εξοικονόμησης ενέργειας είναι μεγαλύτερη. Η ανάπτυξη των ηλεκτρονικών στραγγαλιστικών διατάξεων επέτρεψε τη χρήση των συστημάτων αυτών και στο φωτισμό φθορισμού, ιδιαίτερα σε εμπορικούς χώρους.





Γενικά, εάν ο φυσικός φωτισμός είναι επαρκής, ώστε να καλύπτει τις απαιτήσεις φωτισμού για μεγάλο διάστημα της ημέρας, η εξοικονόμηση ενέργειας είναι ιδιαίτερα σημαντική. Έρευνες έχουν δείξει ότι η πιθανότητα έναυσης του τεχνητού συστήματος, από τους εργαζόμενους όταν εισέρχονται στο χώρο εργασίας, έχει άμεση σχέση με την παροχή φυσικού φωτισμού και επίσης όταν οι χρήστες ανάψουν το τεχνητό σύστημα κατά την είσοδό τους στο χώρο, σπανίως το σβήνουν κατά τη διάρκεια της ημέρας.


Το κριτήριο για την επιλογή συστήματος σύζευξης φυσικού/τεχνητού φωιτσμού είναι η διαθεσιμότητα του φυσικού φωτισμού στο χώρο. Ενδεικνυόμενες εφαρμογές για συστήματα σύζευξης είναι οι χώροι με άπλετο φυσικό φώς.


Η εφαρμογή κατάλληλων συστημάτων ελέγχου του φωτισμού μπορεί να οδηγήσει σε σημαντική εξοικονόμηση της ενέργειας που καταναλώνεται. Σε κτίρια γραφείων η κατανάλωση ενέργειας, στατιστικά, μπορεί να μειωθεί κατά 30% έως 50%. Η απόσβεση του κόστους εφαρμογής μπορεί συχνά να επιτευχθεί σε 2-3 έτη.


Τόσο η αυτόματη, όσο και η χειροκίνητη έναυση και σβέση των λαμπτήρων έχει επιπτώσεις στο χρόνο ζωής των λαμπτήρων. Εντούτοις, αυτή η επίδραση είναι ελάχιστη, ενώ το ενεργειακό όφελος από το σβήσιμο των λαμπτήρων καλύπτει το κόστος μείωσης του χρόνου ζωής τους. Υπό την προϋπόθεση ότι οι λαμπτήρες πρόκειται να παραμένουν σβηστοί για χρονικό διάστημα περισσότερο των δύο ή τριών λεπτών, είναι πάντα οικονομικά αποδοτικότερο να σβήνουν.


Στα συστήματα ελέγχου φωτισμού μπορούν να συνδυαστούν διάφορες στρατηγικές. Για παράδειγμα, επιτυχείς εγκαταστάσεις για διαδρόμους γραφείων ή ξενοδοχείων μπορεί να συνδυάσουν α) κεντρικό χρονικό προγραμμαυτισμό έναυσης/σβέσης των φωτιστικών, β) σβήσιμο των φωτιστικών σωμάτων κατά την διάρκεια του μεσημεριανού γεύματος έτσι ώστε να μειωθεί η κατανάλωση, γ) σύζευξη με τον φυσικό φωτισμό στα φωτιστικά σώματα κοντά στα παράθυρα και δ) τοποθέτηση τοπικών διακοπτών, έτσι ώστε μόνο οι χώροι που χρησιμοποιούνται εκείνη τη χρονική διάρκεια να είναι φωτισμένοι. Οι ανιχνευτές παρουσίας που εγκαθίστανται σε κάθε φωτιστικό μπορούν επίσης να περιλάβουν αισθητήρες φυσικού φωτισμού. Αυτός ο τύπος ολοκληρωμένου συστήματος ελέγχου μπορεί να λύσει το πρόβλημα που δημιουργείται σε χώρους ιδιόμορφου σχήματος ή όπου η σύνδεση με άλλο σύστημα ελέγχου είναι δύσκολη.


Οι μόνιμοι χρήστες ενός χώρου πρέπει να είναι ενήμεροι για την ύπαρξη του συστήματος ελέγχου φωτισμού, τον τρόπο λειτουργίας του και πώς μπορούν να αλληλεπιδράσουν με αυτό. Αυτό είναι ιδιαίτερα σημαντικό στις ανακαινίσεις εγκαταστάσεων, όπου μπορεί να παρουσιαστεί αντίδραση στην εγκατάσταση των συστημάτων ελέγχου φωτισμού εάν οι χρήστες του κτιρίου δεν ενημερωθούν πλήρως για το νέο σύστημα.
